月球亮相的“织物版”国旗不简单

2020-12-04 14:54 来源 综合中新网

  月球亮相的“织物版”国旗不简单:嫦娥五号探测器上升器在月球表面点火起飞前,实现月面五星红旗展开,这面“织物版”的国旗不简单,整个系统重量只有1公斤。

  2020年12月3日23时10分,嫦娥五号上升器从月面起飞,携带月球样品成功进入预定环月轨道。这是中国首次实现地外天体起飞。

月球亮相的“织物版”国旗不简单

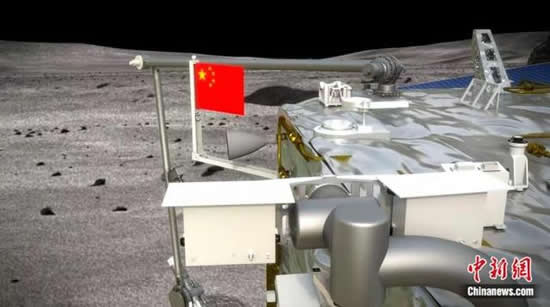

月球亮相的“织物版”国旗不简单:五星红旗月面展示模拟图

  点火起飞前,嫦娥五号着上组合体实现月面五星红旗展开,这是中国在月球表面首次实现五星红旗的“独立展示”。这面闪耀月球的五星红旗重量只有1公斤,在正负150摄氏度的温差下仍能“保持本色”。

  第1面“织物版”五星红旗

  五星红旗能够在月球上实现独立展示,主要依靠月面国旗展示系统辅助。该系统由月面国旗、压紧释放装置、展开机构三部分组成,长约半米。系统在折叠状态下随探测器升空,着陆月球后按照指令解锁打开。

  与嫦娥三号、嫦娥四号以及玉兔月球车上的五星红旗采用喷涂方式不同,嫦娥五号这面“织物版”五星红旗是一面真正的旗帜。这是五星红旗在月球表面的又一次成功展示,也让中国探测器在月球上再次打上“中国标识”。

  为了研制这套与众不同、研制难度迈上新台阶的五星红旗展示系统,中国航天科工集团航天三江九部经历了诸多挑战。保证可靠性是五星红旗展示系统的第一任务,整套系统涉及解锁、支架展开、支架固定等步骤,如果支架无法在月球上成功展开,一切都将前功尽弃。“每一个动作都要确保工作正常,而且这一系列动作必须在1秒钟内完成。”五星红旗展示系统项目负责人李云峰说。

  火工品是整个五星红旗展示系统中最基础的一环,如果它无法起爆解锁,后续动作就无从谈起。五星红旗展示系统技术负责人程昌表示,系统使用的火工品在国内同等用途和功能中属于最小之一。研制团队将火工品放在-200摄氏度左右的液氮罐里和高温环境下进行几十次试验,模拟它在月球极大温差环境下能否正常使用,确保五星红旗能顺利在月面上缓缓升起。

  选材时间超1年

  宇宙中拥有很强的电磁辐射,月球表面环境恶劣,温差可达正负150摄氏度,这就决定了普通五星红旗无法在月球上使用。

  在五星红旗展示系统立项初期,科研团队设计了多种展示形式,既有通过卷轴形式展开五星红旗的记忆合金展示方案、伺服升旗方案、机构展示方案,也有通过折扇形式展开的多种方案。尽管形式各异,但科研人员通过高低温试验后发现,只有卷轴形式展开的五星红旗比较平整,不会出现褶皱等情况。

  如何保证五星红旗展开时拥有足够的强度,保持平整,研制团队围绕这一问题做了很多理论研究和模拟试验。程昌表示,科研团队在选材上花费的时间就超过1年,最终挑选出了二三十种纤维材料,通过热匹配性、耐高低温、防静电、防月球尘埃等物理试验,最终决定采用某新型复合材料,既能满足强度要求,又能满足染色性能要求,从而保证五星红旗能够抵御月表恶劣的环境,做到不褪色,不串色、不变形。

  “虽然这只是一面薄薄的五星红旗,但科技含量十分高。”五星红旗展示系统项目指挥马威感慨道。

  重量只有1公斤

  嫦娥五号五星红旗平面运动包络将近2000mm×900mm,整个系统的重量只有1公斤。马威表示,选择这样的旗面尺寸是研制团队经过综合考虑的结果,目的是尽量突出视场效果,让相机拍出来的照片既能看到月表、深空,也能看到着陆器;如果五星红旗太大或太小,照片均无法呈现出丰富的元素。

  由于五星红旗展示系统的重量只有1公斤,研制团队围绕整个系统在减重问题上下了大量工夫,不仅材料要轻质化,而且还要对设备进行“瘦身”。立项之初,研制团队先后论证过采用四级杆、三级杆和二级杆等方案,但考虑到复杂性和重量等原因,最终选择使用二级杆的方式来呈现。

  “之所以采用杆系结构方案,是因为它在航天系统里算比较成熟的技术,包括卫星、飞船等航天器的太阳能电池帆板展开,使用的都是杆系结构,其目的就是保证可靠性。”李云峰说。

  为了控制整个五星红旗展示系统的重量,研制团队还对结构进行了优化设计,在选取耐高温、抗严寒材料的基础上尽量将支架臂做薄、做小。系统使用的支架结构在空间环境中能承受住冷热交变、空间辐照、极低真空等恶劣环境的考验。
